실내의 천정부에 설치된 Line Type의 Supply Duct를 통해서 공급되는 공기는 층류에 가까운 기류가 형성되고 ACU는 Package Type으로 제작되어 설치장소가 적고 공사기간이 짧으며 온도,습도,청정도 관리가 가능하며.Class1000~10000 정도의 실험실, 무균실등에 적합합니다.
|
1. Unit의 배치로 여하한 조건의 Clean Room에 적용
2. Package Type이라 별도의 기계실이 필요 없슴
3. 소형Package Type의 기계이기 때문에 Maintenance가 용이
4. 천정속에 Duct가 없어 층고가 낮은건물에 최적
5. 공사 소요기간이 짧고 공사비용이 적게든다
|
|

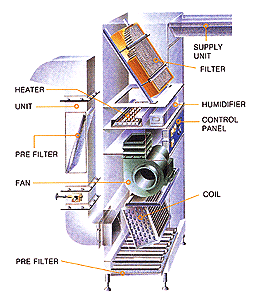

※ 위 사진을 클릭하시면 큰 사진을 보실 수 있습니다.
| Model No. |
DE-ACU-30 |
DE-ACU-50 |
DE-ACU-80 |
DE-ACU-100 |
|
Air Vol.(CMM) |
33 |
55 |
83 |
110 |
|
Fan Size |
DS#1½×1 |
DS#1¾×1 |
DS#1½×1 |
DS#1¾×2 |
|
Fan Moter(KW) |
0.75 |
1.5 |
2.2 |
2.2 |
|
Cooling Cap.(Kcal/h) |
8,100 |
13,500 |
20,250 |
27,000 |
| Heating Cap.(Kcal/h) |
4,300 |
6,680 |
10,320 |
12,040 |
| Elec. Heater(KW × Step) |
2.5 × 2 |
4 × 2 |
3 × 4 |
3.5 × 4 |
| Humidifier Cap.(Kg/h) |
3.2 |
3.6 |
4.8 |
6 |
| Pan Type(KW × Step) |
2 × 1 |
1.5 × 2 |
3 × 2 |
4 × 2 |
| HEPA Filter |
99.97%(0.3Micron by D.O.P Test) |
|
PRE - Filter |
AFI 86%(두께 50mm) |
|
Control |
Humidistat, Heating, Cooling, Solenoid Valve, Expansion Valve |
|
Main N.F.B. |
50A |
75A |
125A |
150A |
|
Full Load(KW) |
10.65 |
18.15 |
26.3 |
33.9 |
|
Dimension(mm) |
1,050×570×2,300 |
1,250×715×2,300 |
1,400×715×2,300 |
1,600×800×2,300 |
|
Sound Level(dB) |
50 ~ 60 |
|
Power Source |
3Φ×220V / 380V×60Hz |
| Casing |
STS304 / Steel Plate 소부도장 |
* 외형 치수는 제품의 개량 등으로 인하여 예고없이 변경될 수 있습니다.
* 현장 맞춤형 설계가능
|
